河南钢模板厂家——桥梁护栏技术标准

2018-05-12 07:38:00

1 安装标准及要求
①栏杆扶手高度应保持一致,用10m线量矢度不得大于10㎜。
②预制构件拼接安装时必须注意施工精度,栏杆拼装后必须满足施工验收标准要求。
③垂直度要求:立柱垂直度应控制在小于h/1000mm范围内(h为立柱高度以mm计)。
⑤栏杆分为一般中间段和梁端伸缩段两种,预制及安装时应注意区别
⑥位于曲线上的预制梁梁本身为直线,在梁缝处的伸缩段栏杆会出现转折;现浇连续梁及简支梁,桥梁为曲线曲做。桥梁栏杆随梁体线型按曲线分布。同一孔梁梁缝处伸缩段栏杆长度不一致。
⑦位于坡道上的桥梁栏杆,安装时注意立柱保持与梁面垂直。

⑧遮板预留安装立柱处,尽量减少色差,力求整体景观效果。

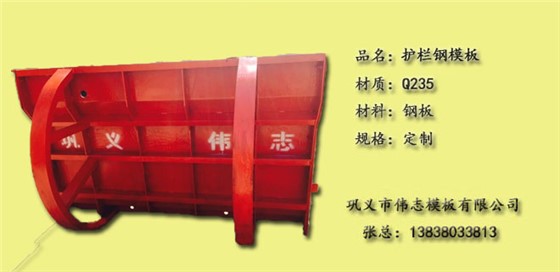

护栏钢模板

2安装及注意事项

①安装顺序如下:立柱锚固-安装托梁-安装栏片-安装扶手-固定柱帽。
②立柱锚固安装,应保持立柱的垂直度,保证立柱下钢板平整,与桥梁遮板上预留钢板应紧贴,孔位误差控制应≤15㎜。立柱钢板与主筋采用手工电弧焊满焊,焊缝和强度满足规范要求,无漏焊现象。
③托梁与立柱之间通过立柱牛腿卡入托梁安装插槽内完成。
④栏片与托梁、扶手通过预留卡槽连接,卡槽精度应在规定范围内,保证栏片安装的精度。栏片与卡槽连接应密实,保证其上下两端与横梁连接的牢固性。
⑤扶手与立柱顶的卡槽内进行连接,将两侧扶手端头预留钢筋及立柱预留螺栓在柱顶进行连接,并用基材封端,然后安装柱帽,安装就位后,通过柱帽预留孔位灌浆。
